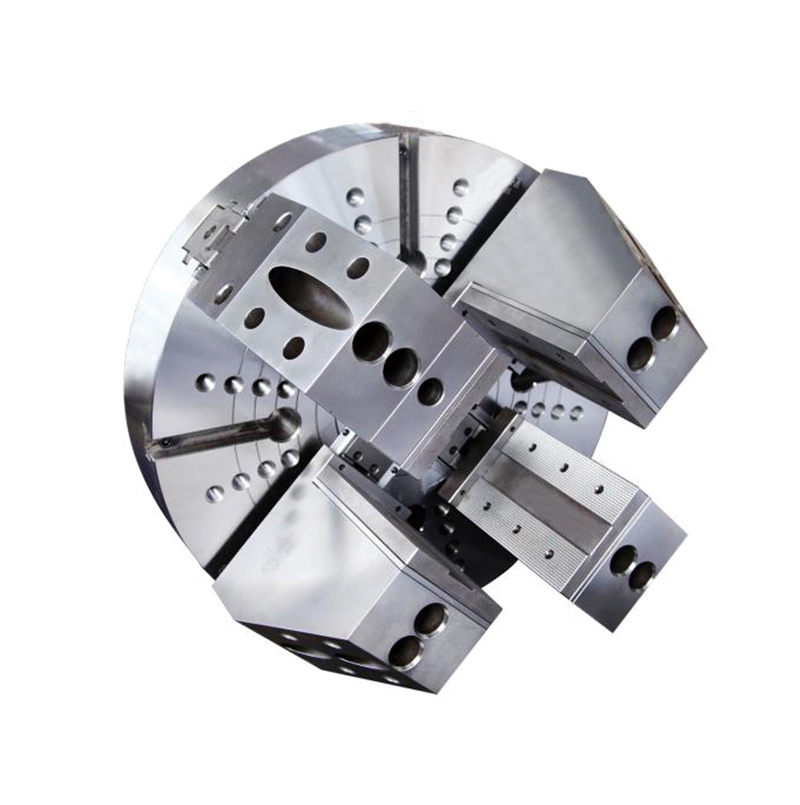

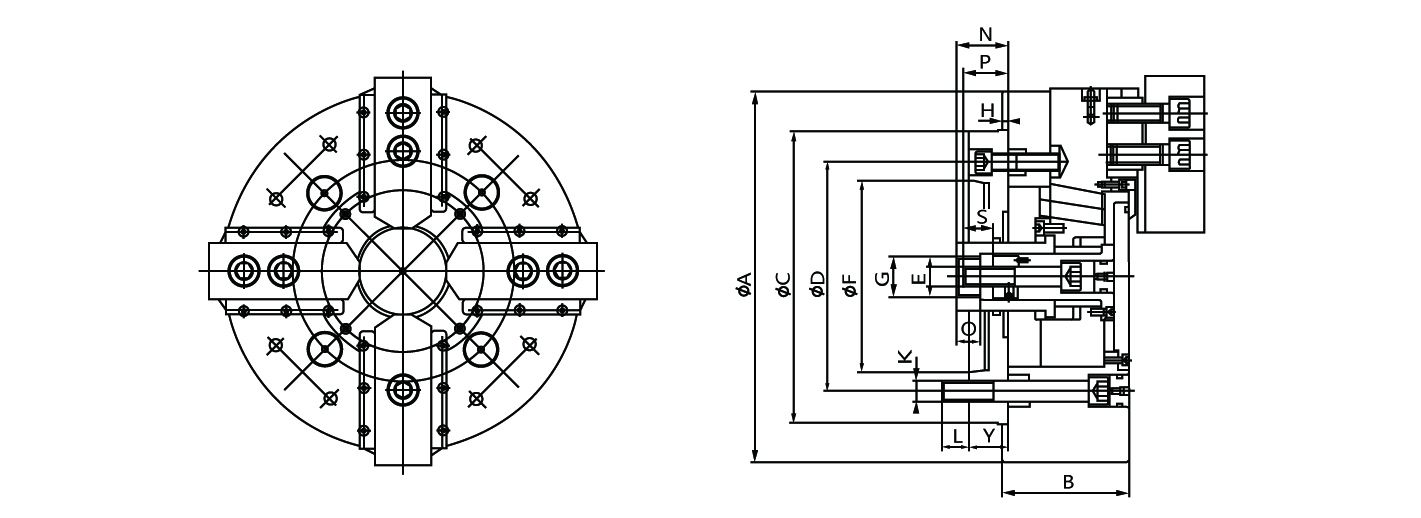

产品图纸
产品参数
| 性能参数 | |||||||
| 型号/规格 | 楔心套行程（mm) | 卡爪行程（mm） | 最大推拉力（KN) | 最大夹紧力（KN) | 最高转速（r.p.m) | 配用油缸 | |
| K4L | 500 | 33 | 17.6 | 81 | 245 | 900 | SH200 |
| 630 | 38 | 20.3 | 81 | 245 | 700 | SH200 | |
| 800 | 40 | 21.4 | 81 | 245 | 500 | SH200 | |
| 910 | 57 | 30.5 | 92 | 276 | 400 | SH250 | |
| 1000 | 57 | 30.5 | 92 | 276 | 300 | SH250 | |
| 尺寸参数 | |||||||||||||
| 型号/规格 | A | B | C | D | E | F | G | H | I | J | Z-K | L | |
K4L | 500 | 500 | 130 | 380 | 330.2 | 60 | 6 | 248 | 62 | 43 | 100 | 4-M24 | 32 |
| 630 | 630 | 132 | 380 | 330.2 | 60 | 6 | 268 | 61 | 43 | 140 | 4-M24 | 36 | |
| 800 | 800 | 152 | 520 | 463.6 | 70 | 8 | 386 | 65 | 50 | 150 | 8-M24 | 38 | |
| 910 | 910 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| 1000 | 1000 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| 型号/规格 | M | N | O | P | Q | R | S | T | U | 梳齿 | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | |||||||||
K4L | 500 | 200 | 108.5 | 99.7 | 88 | 25 | 37 | 4 | 170 | 25 | 115 | M30 | 240 | 2.5*90° |
| 630 | 220 | 108.5 | 98.4 | 152 | 25 | 31 | -7 | 205 | 25 | 125 | M30 | 260 | 2.5*90° | |
| 800 | 340 | 158 | 147.3 | 129 | 32 | 45 | 5 | 204 | 30 | 215 | M36 | 380 | 3.0*60° | |
| 910 | 340 | 158.5 | 143.2 | 136.5 | 32 | 45 | -12 | 252 | 30 | 270 | M36 | 380 | 3.0*60° | |
| 1000 | 340 | 158.5 | 143.2 | 161.5 | 32 | 45 | -12 | 252 | 30 | 305 | M36 | 380 | 3.0*60° | |
