可选卡盘爪
（1）标准爪；（2）其他规格定制
（2）爪夹持范围：第一位置：20-140mm； 第二位：135-255mm； 第三位置：250-365mm。
推荐装备
从动齿轮：RY370-00-0080从动齿轮（Mn4Z192）
驱动齿轮：RY370-00-0070驱动齿轮（Mn4Z32），驱动齿轮可定制。
推荐减速机和电机功率
推荐减速机：鑫宝VRB-140减速机速比：7
推荐电机功率：5.5KW
结构特点：
1.一体式全封闭斜齿传动结构：更高的防尘性能和运转稳定性，更久的使用寿命和更好的使用体验；
2.便捷的同心度调试锁紧组件：让终端用户也能轻松校正整机回转同心度，更强的整机精度稳定性；
3.标配卡爪张开到位感应检测：短尾料切割模式更安全，实现自动短尾料切割，降低整机碰撞风险；
4.滑块自动排屑排灰结构设计：卡盘张夹时自动排屑，减小卡顿的可能性，减低人工清理维护需求；
5.自带槽钢工字钢卡爪：最大可加持28号工字钢和28号槽钢。

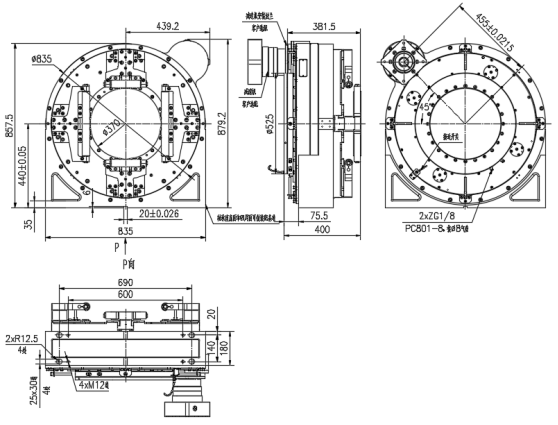

产品图纸
产品参数
| 规格 | 外径( mm) | 通孔直径(mm) | 中心高度 (mm） | 总重量（Kg） | 惯量(K g.cm ²) | 重复定位精度 (mm) | 回转精度 (mm) |
| Φ835 | Φ370 | 440±0.05 | 562 | 200000 | ≤0.05 | ≤0.05 | |
| RY350-00-0000 | 单爪行程( mm) | 单爪推力(KN) | 加工范围(mm) | 需用压力 (M pa) | 额定转速 (rpm) | 保压时间 (h) | 防护等级 |
| 60 | 9.2±10% | Φ20-φ365 | 0.4-0.9 | 150 | 12 | / |
| 可根据管件定制相应的卡爪 | |
| 卡盘型号 | GB/T3094-2000冷拔异型钢管GB/T706-2008热轧钢GB/T17395-2008无缝钢管尺寸、形状、重量及允许偏差 |
| 卡盘型号 | RY350前卡 |
| 夹紧范围 | 20-365mm（规格在允许承重范围内）（第一位置：20-140mm；第二位置：135-255mm；第三位置：250-365mm） |
| 标准爪辊长度 | 155mm |
| 加长卡爪 | 335mm |
| 圆管 | 20-365mm |
| 方形管 | 外接圆小于365mm方管（最大方管250mm） |
| 矩形管 | 最小短边20mm，外接圆小于365mm矩形管（最大尺寸250*200） |
| 椭圆管/扁平椭圆管 | 最小短轴20mm，长轴小于250mm椭圆管 |
| 工字钢 | 加长卡爪：可容纳 32 号工字梁 |
| 槽钢 | 加长卡爪：可夹持32号槽钢 |
| 等边角钢 | 标准卡爪：最大夹持等边角钢14号 |
| 其他规格定制 | |
| 不等边角钢 | 带标准卡爪：夹紧No.3.2/2-No.14/9不等边角钢 |
| 其他规格定制 | |
