可选卡盘爪
标准爪；可选爪：工字钢和槽钢爪。
爪夹持范围。
推荐装备
从动齿轮：RY370-10-0170从动齿轮（Mn3Z120）
驱动齿轮：RY370-10-0180主动齿轮（Mn3Z40），驱动齿轮可定制。
推荐减速机和电机功率
推荐减速机：鑫宝VRT-140，减速机速比：16
推荐电机功率：2.9KW

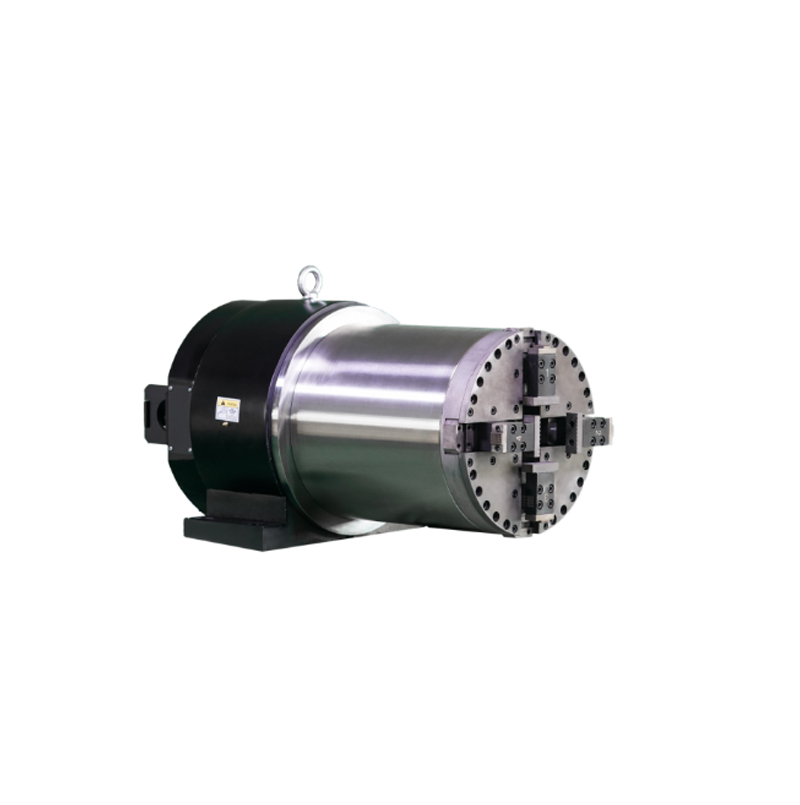

结构特点：
1.一体式全封闭斜齿传动结构：更高的防尘性能和运转稳定性，更久的使用寿命和更好的使用体验；
2.全系列通用安装尺寸： RY130. RY160. RY220系列后卡盘通用尺寸，位用户节约床身管理成本；
3.精磨卡盘整体： 卡盘整体作为安装定位基准面，方便用户安装调试；
4.内部前置气缸传达结构：气缸直推，夹紧力随气压变化稳定可靠，为高承载力性能提供基础；
5.卡爪全密封设计：RY130. RY160. RY220系列炮筒后卡盘独有卡爪全密封，减少卡顿可能性，降低人工维护需求。

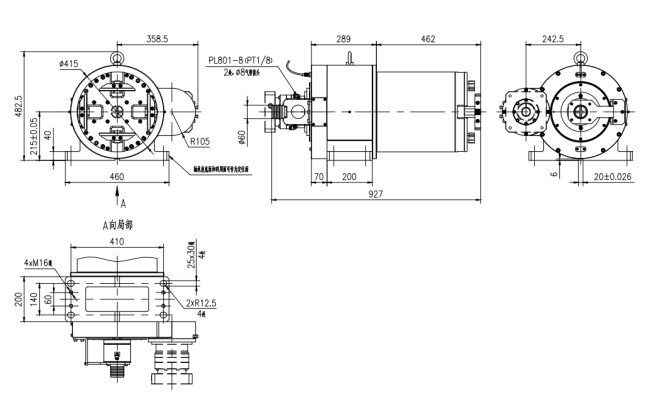

产品图纸
产品参数
| 规格 | 外径r( mm) | 中心高度 (mm） | 总重量（Kg） | 惯量(K g.cm ²) | 重复定位精度 (mm) | 回转精度 (mm) |
| Φ 415 | 215±0.05 | 380 | 48000 | ≤0.15 | ≤0.15 | |
| RY350-10-0000 | 单爪行程 ( mm) | 单爪推力(KN) | 加工范围(mm) | 需用压力 (M pa) | 额定转速 (rpm) | 防护等级 |
| 42 | 4.5±10% | 20-355 | 0.3-0.9 | 150 | / |
| 可根据管件定制相应的卡爪 | |
| 选择标准 | GB/T3094-2000 冷拔异型钢管 GB/T706-2008 热轧钢 GB/T17395-2008 无缝钢管尺寸、形状、重量及允许偏差 |
| 卡盘型号 | RY350后卡 |
| 夹紧范围 | 第一个卡爪：内夹第一位置：20-95mm，第二位置：70-145mm； 第二个卡爪：内夹第一位置：140-215mm，第二位置：190-265mm； 外支撑第一位置：230-300mm，第二位置：280-355mm； 工字钢和槽钢钳口：第一位置：165-240mm，第二位置：215-295mm。 （允许承重范围内的规格） |
| 卡爪长度 | 第一个卡爪长度：短钳口135mm，长钳口300mm； 第二个卡爪长度：内夹160mm，外托25mm； 工字钢槽爪 48mm。 |
| 圆管 | 夹持20-265mm（第二夹持位置：140-265mm），外支撑：230-355mm； 个别规格需要定制相应的卡爪。） |
| 方形管 | 第一个卡爪方管最大尺寸为140 x 140 mm，第二个卡爪方管最大尺寸为250 x 250mm； 其他规格需定制专用卡爪； |
| 矩形管 | 矩形管短边最小长度为20mm，长边最大长度为250mm（最大值为250x200mm）； 其他规格需定制专用卡爪； |
| 椭圆管/扁平椭圆管 | 短轴最小长度为20mm，椭圆管长轴最大长度为250mm； 其他规格需定制专用卡爪； |
| 工字钢 | 使用工字钢槽钢钳口可容纳28号工字钢； |
| 槽钢 | U使用工字钢槽钢钳口最多可夹住28号槽钢 |
| 等边角钢 | 第一个卡爪最多可容纳12.5号； 第二个卡爪最多可以容纳14号； 其他规格需定制专用卡爪； |
| 不等边角钢 | 第一个卡爪最多可容纳12.5/8号； 第二个卡爪最多可容纳：No.20/12.5。 其他规格需定制专用卡爪； |
